二次元影像测量仪基础问与答，你了解吗？

1. 二次元影像测量仪适用范围？

答：影像测量仪适用于机械，电子，五金，航空，航天，汽车，玩具，模具等行业的工件尺寸检测。

2. 二次元影像测量仪常规技术参数解答（放大倍数，线性精度，工作行程，镜头工作距离，物方视场）？

答：1.放大倍数：CCDx目镜x物镜

2.线性精度：指在一条线上的精度

3.工作行程：指X轴与Y轴移动的距离

4.镜头工作距离：镜头工作距离为90mm

5.物方视场：在目镜0.5倍时是1-7mm 在目镜1倍时是0.5-3.5mm

3. 二次元影像测量仪部件名词解释（CCD，像素，曲率变形，比列尺，重现性，解析力，光栅尺工作原理等的含义）？

答：CCD：又名电子眼或（电荷藕合发生器）。

像素：答：我们的CCD是35万像素，在显示器上分布为纵向640线，横向480线

曲率变形：答：光学显微镜都有一个曲率变形的问题，也叫鱼眼效应，除了最中心的横线与竖线外，其余的线都有一定的弧度。所以在取比例尺时，一定选择最中心的线来测量，有时线和工件移开后也会有一定的不贴合，但移到中心后不会发生。

比列尺：比例尺一般是指这时像素点的大小，这时仪器的精度一般为比例尺大小的1.5倍。

重现性：指重复定位精度，指十字光标点在移开原点后再回到圆点时的误差

解析力：是指记量器具指示装置对紧密相邻值有效的辨别的能力。

光栅尺工作原理：两扇玻璃相互干涩所得到的数据。

4. 二次元影像测量仪软件功能（部分功能）

答：画点

两点画线

多点画线

两点画圆

三点画圆

多点画圆

三点画弧

多点画椭圆

画样条曲线(根据画点的次序构造出平滑曲线)

画垂直线

画平行线

画线中点

画角平分线

删除所选图元

复制所选图元

剪切所选图元

粘贴图元

平移

旋转

镜像

延伸线段

剪切线段

做两线相切弧（首先选择两条直线，然后选择弧的方向是正向相切还是背向相切，*确定圆弧的半径）

做点圆相切线

做两圆相切线

线性标注

线性标注（垂直）

对齐标注（水平）

半径标注

直径标注

角度标注

文字标注

测量两点间的距离

测量点到线的距离

测量线到圆的距离

测两线平均距离

测两圆距离

测两线夹角（相交直线）

测两线夹角*（不相交直线）

测PIN中心距（先选择*个PIN的两个端点，再选择第二个PIN的两个端点，*选择标注基点的位置）

十字线测两点距离

十字线测点到线的距离

十字线直接画三点圆

十字线直接测两圆距离

十字线直接画弧

框选直线（选择包括直线的区域，系统自动根据实物的灰度画出直线，下同)

框选圆

框选椭圆

框选弧

自动点选直线（点两个点，系统自动根据灰度画出直线，下同）

自动点选画圆

自动点选画弧

自动点选画椭圆

框选点群

框选多圆

点选圆（在圆的内部选择单击左键后会画出整个圆）

5. 二分之一，三分之一，四分之一英寸镜头对影像测量仪的影响？

答：其中尺寸为成像靶面的大小，尺寸越大看见的区域越大便于观察，但测量精度越差.在CCD像素相同的情况下成像靶面越小测量越*，但因为我们现在电脑配置有限所以我们选择使用3/1的镜头。

6. 影像测量仪比列尺的计算？

答：用精度÷640（像靶面）

7. 影像总的放大倍数计算方法（请列举实例）？

答：CCD（50倍）x目镜（标准0.5倍或选用1倍）x0.7～4.5倍（连续变倍镜头）

8. 光学玻璃的用途？

答：光学玻璃是通过*计量局检定过的标准玻璃板，它上面有标准的尺寸。我们以他上面的尺寸做为参考来校正我们的机器。

9. 列举没有影像的两点原因以及解决办法？

答：1种情况视频驱动没有装好，从装一下驱动。

2.视频线没有接好，从接一下视频线

10. 二次元影像测量仪还可称为什么？

答：还可以称为影像测绘仪，二次元，2.5次元，二维影像测量仪，影像测量仪，影像仪，二次元测量仪，二次元影像测量仪，二次元影像仪。

11. 二次元影像测量仪的精度是多少？

答：（3+L/200）um

12. 精度里面的3与L表示什么？

答：3表示机械本身所存在的机械误差0.003mm/ L表示实际测量工件的长度

13. 影像测绘仪型号中的CP ，CT，TV各指的是什么意思？

答：CP指的是电脑带软件用软件来测量

CT指用鼠标来操作

TV指的是电视

14. 二次元影像测量仪用途中提到的光、机、电各指什么？

答：光（光学）机（机械）电（电气）

15. 经济型影像式精密测绘仪的行程分哪几种？

答：200x100

16. 二次元影像测量仪的行程分哪几种？

答：80x50 150x100 200x100 300x200 400x300 500x400 600x400可以根据用户需求定做。

17. 二次元影像测量仪1510的重现性是多少？

答：一般小于5微米

18. 影像中CNC，NC，都表示什么？他们之间的差别？

答CNC（全自动） NC（电动）（NC只是把三轴电动化 ,而不能用软件测量）

19. 影像冷光源有什么作用？视频卡放哪里？所有CCD都是放大多少倍？连续变倍镜头可在多少至多少之间变倍？

答：冷光源作用防止物体热胀冷缩，视频卡放在电脑主机的插口里，所有CCD都放大50倍，连续变倍可在0.7-4.5倍之间进行。

20. 影像误差的来源以及解决办法？

答：误差来源机械本身的误差与人为操纵误差。解决办法将机械的误差融合到软件里通过软件来效正误差。

21. 二次元影像测量仪中判断影像测量倍数与工件毛刺的解决办法？

答：测量工件中可以通过所测量的工件的精度，然后在到影像当中在不同倍数下来做观察。到最清晰与不清晰的地方来确定放大倍数。

22. 影像和投影仪对比，他们的共同点和不同点？

答：不带软件投影仪与影像区别

影像工件可以随意放置，而投影仪*必须将工件摆正。

投影仪测不了沉孔与盲孔而影像可以测量。

影像可以拍照，其测量数据可做SPC统计，制成EXCEL报表，绘制图档可以转成AUTOCAD应用

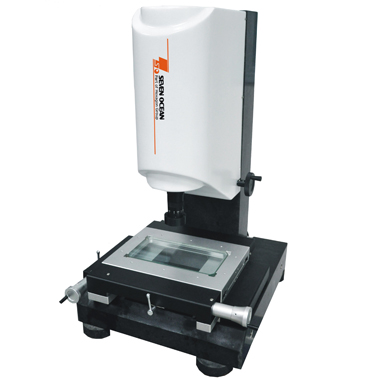

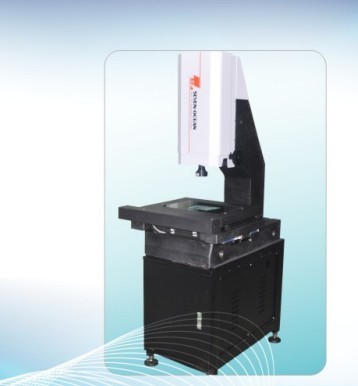

23. 列举影像结构（请由上到下，到软件部分，按顺序列举）

答：首先简单的介绍下影像的基本构架。由上到下各主要部位的名称：

CCD 俗称电子眼，放大倍数50倍。顶端接有数据采集线，将光信号转化为电信号，再由软件进行测量的操作

目镜标准放大倍数0.5倍，选购放大倍数1.0倍

物镜标准放大倍数0.7~4.5倍

环形冷光源做顶部光源照明用

斜射冷光源为观察测量提供

耐摩玻璃板（载物用）

双层工作台载物台

无牙丝杆导轨国内使用的是瑞士进口或者台湾生产

滤光板过滤底光，达到*的投影效果。06年前多采用雅伽利板。

底光源做投影的光源

24. 二次元影像测量仪原理？

答：影像测量仪使用本身的硬件（CCD，目镜，物镜数据线）将所能捕捉到的图象通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为动态测量设备。如果配置合乎要求，设备*不会产生图象滞后现象。因工件大小而议，工作台可以选择不同行程。光源亮度可调，可以在各种光线条件下选择最合适的光源亮度。

自身优点：

1、装配3个可调的光源系统，不仅观测到工件轮廓，而且，对于不透明的工件的表面形状也可以测量。

2、使用冷光源系统，可以避免容易变形的工件在测量时，因为热量而变形而导致测量产生误差。

3、工件可以随意放置。

4、仪器操作容易掌握。

5、测量方便，只需要用鼠标操作。

Z轴方向加探针传感器后可以做2.5D的测量。

改装后的局限性：

1、只能做2D测量，改装后Z轴的测量尺寸有局限性，*测到90mm

2、改装后，对一些较软的工件（橡胶制品）精度会受影响。
